接地基础知识

来源:来自本站     日期:2020-07-01     浏览量:4281

1. 什么叫接地:
       将电力系统或建筑物中电气装置、设施的某些导电部分,经接地线连接至接地极。
2. 接地的作用:
       防止人身遭受电击、设备和线路遭受损坏,预防火宅和防止雷击、防止静电损害和保障电力系统正常运行。(实际上就是一种安全措施)
3. 接地的主要种类:
按照接地的功能分类:工作接地、保护接地、过电压保护接地、防静电接地
       此外还有:
       屏蔽接地、等电位接地、电子设备的信号接地及功率接地(逻辑接地)
       按照接地形式分类:
       按照布置方式分为外引式(外)、环路式(内)
       按照接地极形状分为环形、带形(一直线型)、网形、L型等
       注:闭合的接地形式会取得更好的均压接地效果。
       按照接地极的结构:自然接地体、人体接地体
4. 接地极:
       埋入地中并直接与大地的金属导体(实际上可以认为导体即可,非金属也可制成接地极,例如石墨),称为接地极。一般来说接地极分为垂直接地极和水平接地极
       (很多时候,接地极亦写成接地体,实际上接地体是一大类的称呼,可以认为接地体和接地极是同义词,但需要注意,接地体包含接地极的盖念,但反过来,接地极不含接地体,比如,引上线也可以理解为接地体,但狭义上来说并不能说成接地体)。
5. 接地线
       电气装置、设施的接地端子与接地极连接用的金属导电部分(支线的概念)。
       实际上很多时候在称谓上很难区分接地线和接地极,例如“主接地线”一词,指的就是水平主接地极,而非连接支线。
6. 接地装置
       接地线和接地极的总和。(进一步细化,可以理解成水平接地极和垂直接地极组成网格或其他形式,而接地线连接接地极(一般连接在水平接地极上)和电气装置、设施的接地端子或外壳上,实际上还需要考虑各种连接所需要的焊接部分(埋地部分必须焊接,临时接地的除外),因此我们可以理解为接地装置(因大部分为网状结构,因此往往成为接地网)。

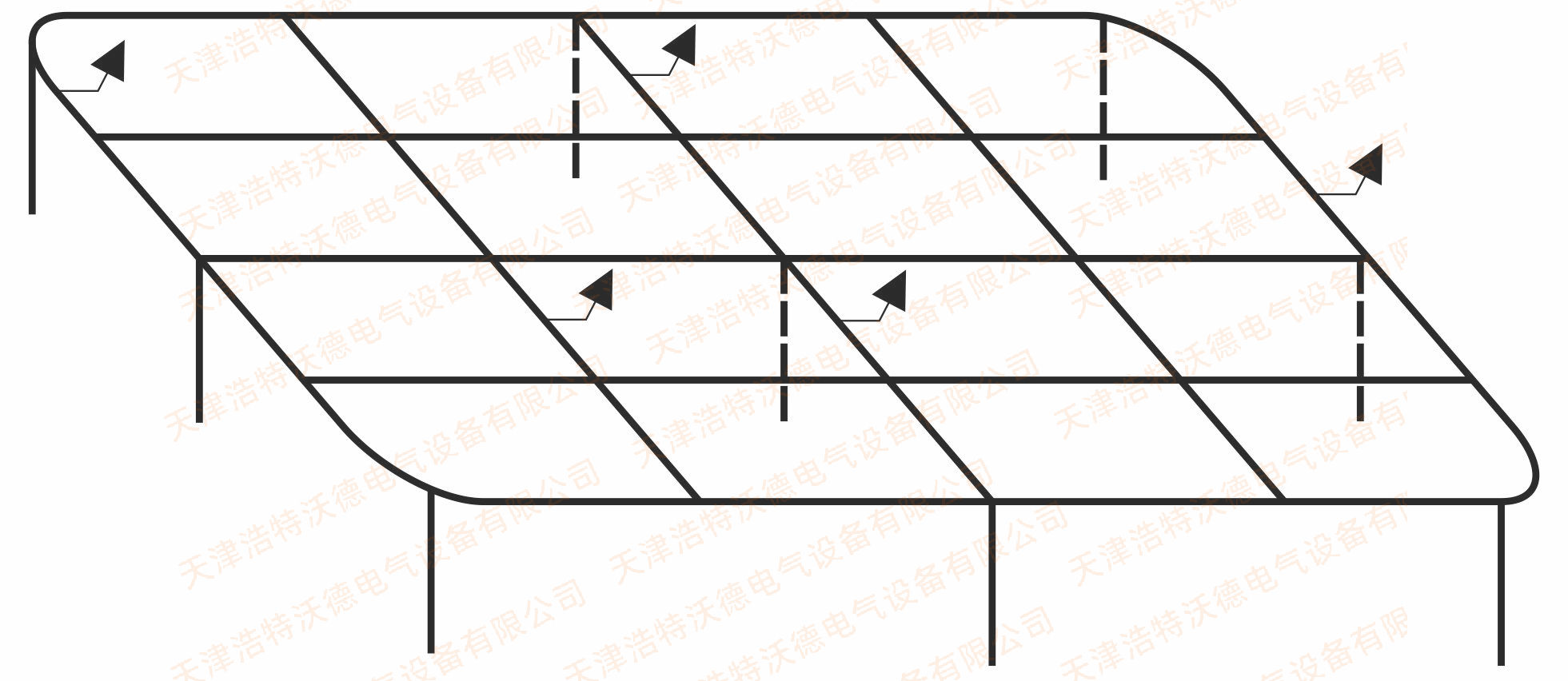

7. 接地网
       由垂直和水平接地极组成的,兼有泄流和均压作用的较大型的水平网状接地装置。由这个概念我们可以延伸一下接地网的概念。如下:

       接地网的组成:垂直接地极 或水平接地极(主网、主线)或接地引上线(支线)、焊接部分。
8. 工作接地
       在电力系统电气装置中,为运行需要所设的接地(如变压器中性点接地或经其他装置接地)。
9. 保护接地
       电气装置的金属外壳、配电装置的构思和线路杆塔等,由于绝缘损坏有可能带电,为防止其危及人身和设备的安全而设的接地(金属门窗、管道、暖气等金属管国内外同样有保护接地的要求)。
10. 雷电保护接地
       为雷电保护装置(避雷体、避雷带、避雷线和浪涌保护器等)向大地泄放雷电流而设的接地。
11. 集中接地装置
       为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置,一般敷设3~5根垂直接地极。在土壤电阻率较高的地区,则敷设3~5根放射形式水平接地极。

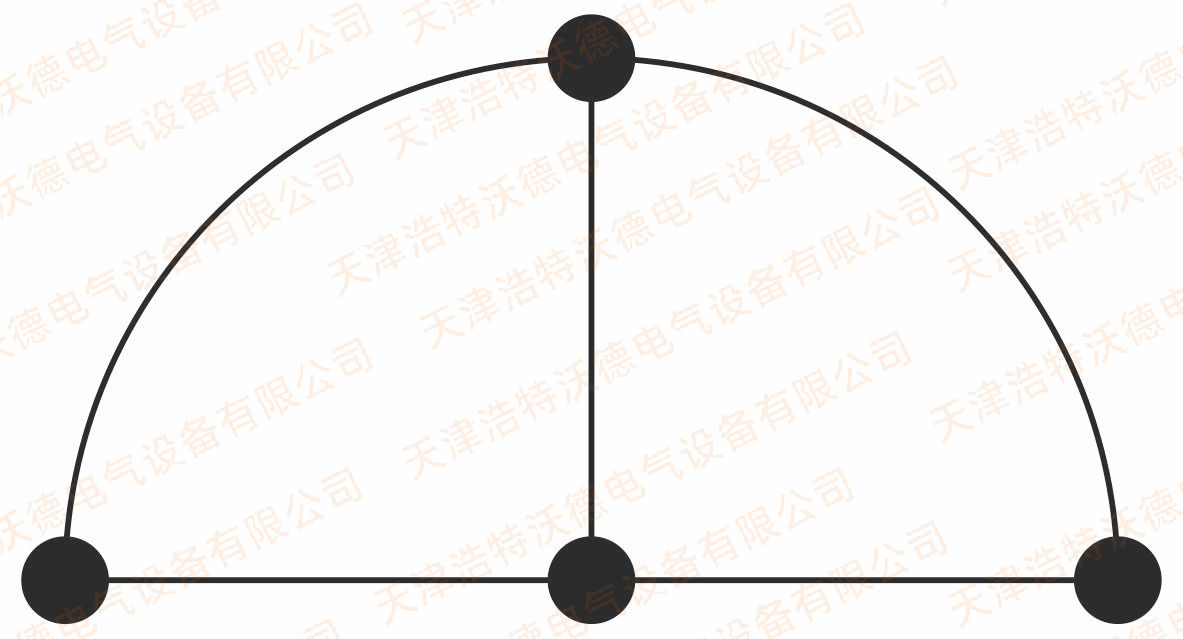

典型的集中接地装置布置图:

       电力系统中的变压器、高压避雷器、独立避雷针、架构避雷针都需要亦装集中接地装置,同样的道理,在光伏发电中独立避雷针同样需要集中接地装置。
12. 防静电接地
       为防止静电对易燃油、天然气贮罐和管道等危险的作用而设的接地。例如防静电接地板下的均压带。
