一.前言
       在我国，除特种行业外，对于接地的认识，大多还停留在学习前苏联，采用钢材接地的阶段，对于全寿命，无安全隐患铜或铜覆钢接地并未完全普及应用。即使是电力、石化对于国计民生如此重要的系统仍未完全普及典设。随着大量企业走出国门，特别是一带一路的开展，越来越多的中国企业开始走出国门，承建海外工程，而海外工程多采用英美国家标准，对于接地的技术要求较之国内工程更加全面、细致和严格。


二.组成及各部分描述
       石化系统防雷接地一般由主接地网、垂直接地部分、等电位连接措施、静电防护及直击雷防护部分组成。
1.主接地网部分

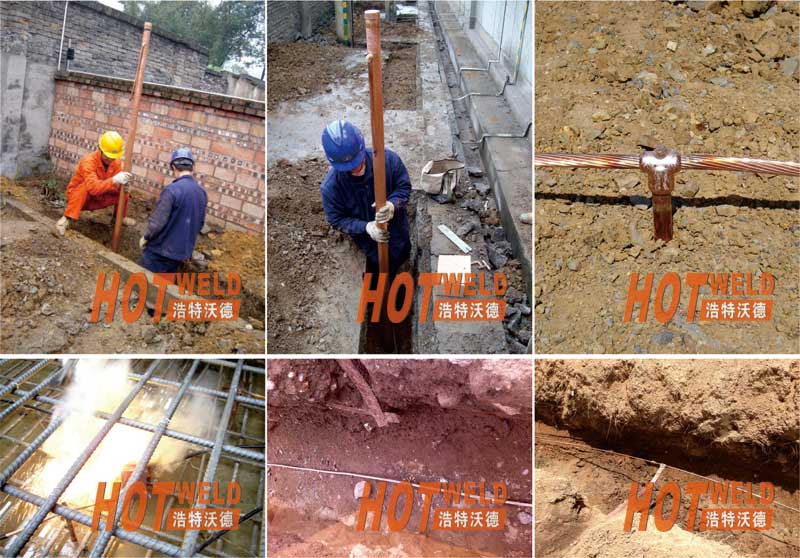

       主接地网一般由纯铜或铜覆钢材料组成水平网格性状，并使用HOTWELD焊接方式连接成整体，对于跨步电位差和接触电位差要求，石化系统除自带的变电站部分以外，要求往往不及高电压变电站严格，因此往往不会将网格敷设的非常均匀，水平接地线往往敷设在距离设备就近位置，这样可以有效缩短接地线长度，减少反射波对设备的损坏。
       部分情况主接地网需要预埋，特别是在接地安装前就需要建设的道路、房屋、设备基础等位置。

2.垂直接地部分

       垂直接地极多采用铜覆钢接地棒或HOTATI离子接地极，个别系统会使用特殊接地极，例如考虑到强度可能会使用不锈钢接地极，考虑阴保，可能会使用锌包钢接地极，但无论何种材质，所有的垂直接地极的作用都是一致的，即降低冲击接地电阻。

       当接地电阻不满足技术要求时，需采取包括敷设HOTATI离子接地极、增设垂直接地体、接地降阻剂、接地深井等方式降低接地电阻。

3.等电位连接措施
(1)不同区域的接地网通过接地检测井连接，以别断开后成独立接地网，方便测试。

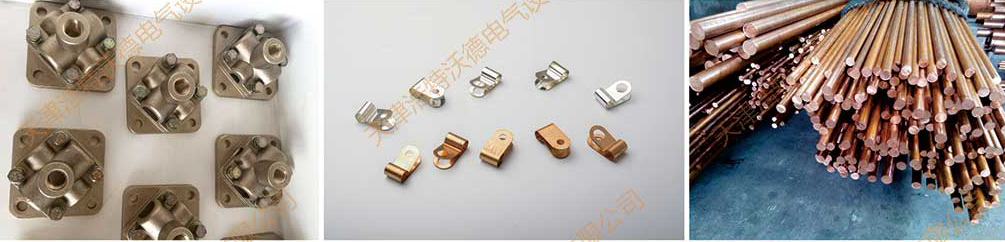

(2)接地引上线多采用铜质接地线，带有接地标识，多通过特制端子直接固定于设备接地连接点，设备上没有接地连接点时，需要加装特制的EARTHBOSS。
(3)个别系统会通过EARTHBUS汇流接地支线后直接与主接地引上线连接。
(4)室内等电位措施通过均压环实现，多采用铜排组成环网，或“日”字型，以降低不同区域的电位差。
(5)小型设备多采用等电位端子箱并联，等电位端子箱与来自室外接地网的接地引上线连接。

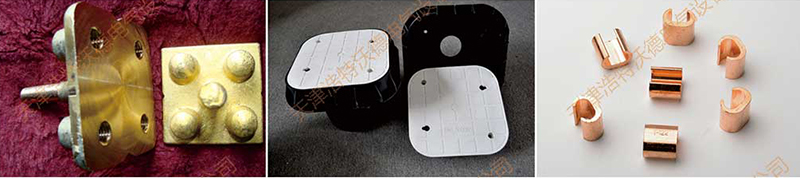

(6)仪表接地往往会将不同的接地线（多为小规格）采用并接的方式连接，C型特制连接器及类似的接地等电位连接金具应用较多。
(7)需要注意的是与国内应用较多镀锌螺栓不同，海外工程中连接螺栓套装多采用不锈钢螺栓或铜螺栓等。



4.静电防护部分
需要考虑静电防护的部分一般有机房设备间、人体静电释放和装卸油库的静电防护几部分。
(1)静电防护的铜带（铜箔）应采用HOTWELD焊接方式连接，并通过接地引线与室外主接地网连接。
(2)人体静电释放器可有效释放静电。
(3)装卸油库中安装固定式静电（报警）释放装置（夹）可有效减少车辆静电。
5.直击雷防护
直击雷防护往往由避雷带、避雷针等接闪器、明敷接地引线、断接卡（箱）等几部分组成。
(1)海外工程中接闪器多采用铜质（也有个别采用镀锌钢材），铜质避雷带及明敷接地引线采用HOTWELD焊接方式连接。
(2)断接卡（箱）分为明敷和暗敷两种，非单一样式，采购前请根据图纸和技术要求咨询我公司。
(3)避雷带支撑卡及避雷针底座及连接金具需要根据项目情况而定。

三.总结
       从我们的供货经验上看，每个项目都有其独特的特点，例如，个别项目会使用带有绝缘层的接地线作为接地主网材料，这在国内是根本不可能的情况。又例如，在阀站，天然气管道附近应采用锌包钢接地体（因为需要充分考虑阴保问题），而不能使用铜覆钢或纯铜产品。

因此很难用一个典型方案来概括，请根据项目的具体情况与我公司联系，结合甲方的要求和现有国际标准的技术要求，我们会帮您推荐合理的建议，并能帮您做辅助设计工作，从而获得具有性价比的产品搭配和安装方案。
