一. 前言
       由于土地资源日益紧张，新建35kV、110kV、220kV等级交流变电站及66kV直流变电站等城市变电站多为GIS型变电站，一般有下沉式和楼体式(即地面型)两种，下沉式往往仅露地面上一层，其余数层均为地下式，甚至全部埋在地下，楼梯式GIS变电站往往仅有地下一至二层，其余主要建筑均露出地面，为楼体结构，外墙内除楼体外还有少量面积，用于消防、部分生活区、所用变...等。GIS变电站，其结构紧凑，占地面积小，绝大部分变电与控制设备位于楼体（或地下楼体）建筑内。部分GIS型变电站往往敷设多层接地网用于降低接地电阻，除底层接地网外，室内特别是GIS室，还有室内均压及接地措施。GIS设备、架构接地引上线数量、电缆沟内二次接地均压导体与垂直接地体数量略少，室内二次接地部分增多。

二. 35kV--220kV楼体及地下式GIS型变电站接地实例
1.变电站接地网构成
       与传统的开放型变电站不同，由于采用大量的GIS设备，变电站大部分设备都集中在了3至4层楼体内，占地面积小，设备接地线数量大量减少，一次主接地网埋设与底层垫层、防水层及回填的素土中，大部分接地引出线在主接地网四周引出，穿越各个楼层，与室内设备及二次接地部分措施连接，地上式变电站防雷接地引出线还需与楼顶的避雷带连接，做直击雷防护的引下线。室内的二次接地多采用纯铜排敷设，并通过BVR铜缆与设备直接连接，另一种常见的设计是将铜缆或铜排直接焊接在设备基础的钢板上。

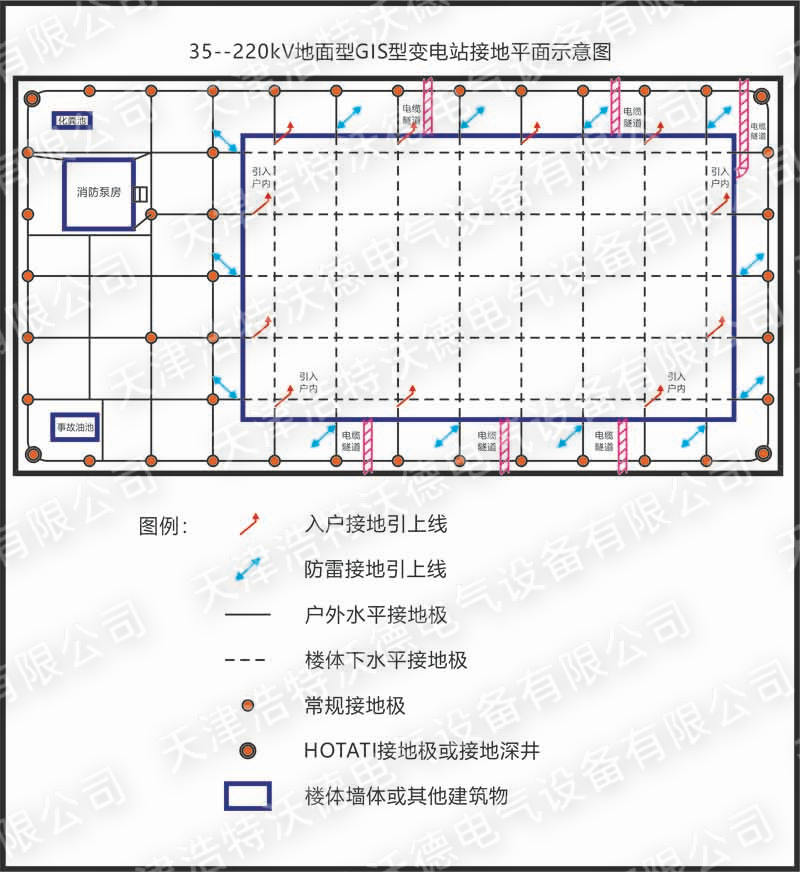

2.35--220kV地面型GIS型变电站接地平面示意图

3.35--220kV地面型GIS型变电站接地立体示意图

4.35--220kV下沉式GIS型变电站接地立体示意图

注：图中无法标出室内均压带至室内设备连接线
5.材料组成及常用材料

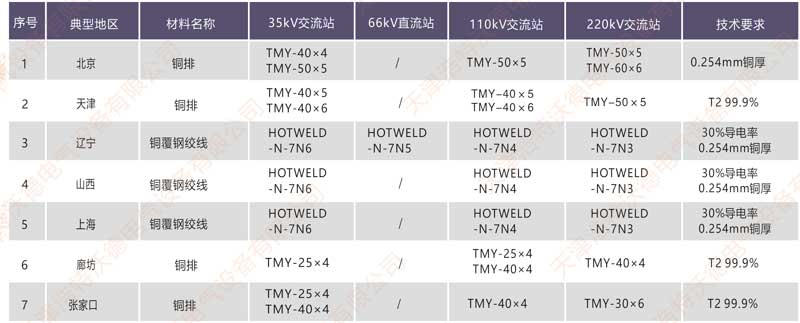

1).水平接地极

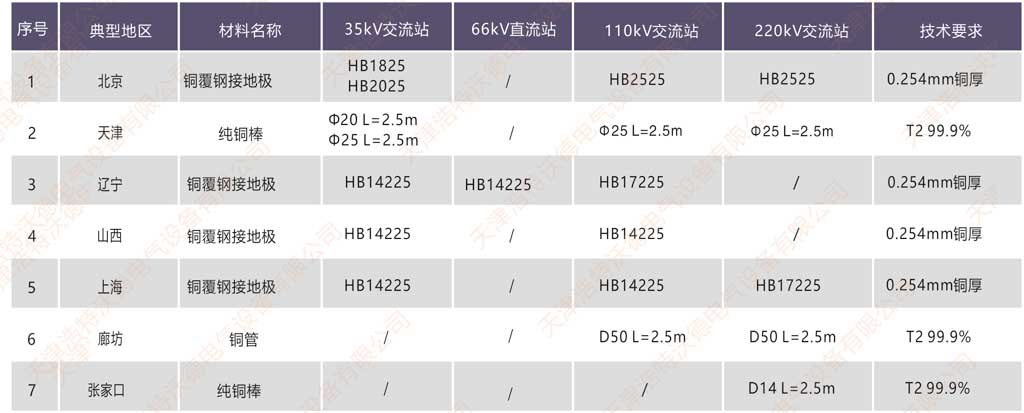

2).垂直接地极

       接地深井和HOTATI离子接地极未列入表格，部分变电站不使用

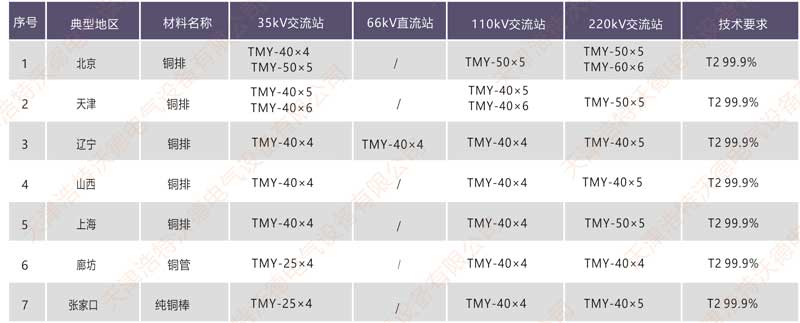

3) .接地引上线

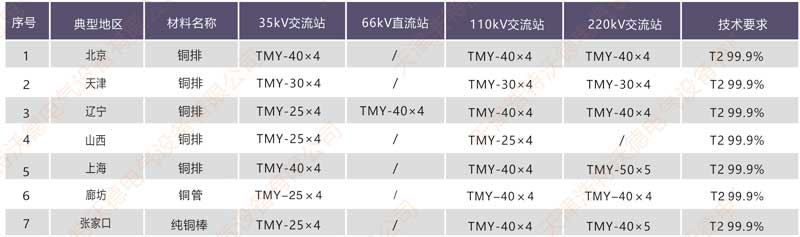

4).室内二次接地均压等

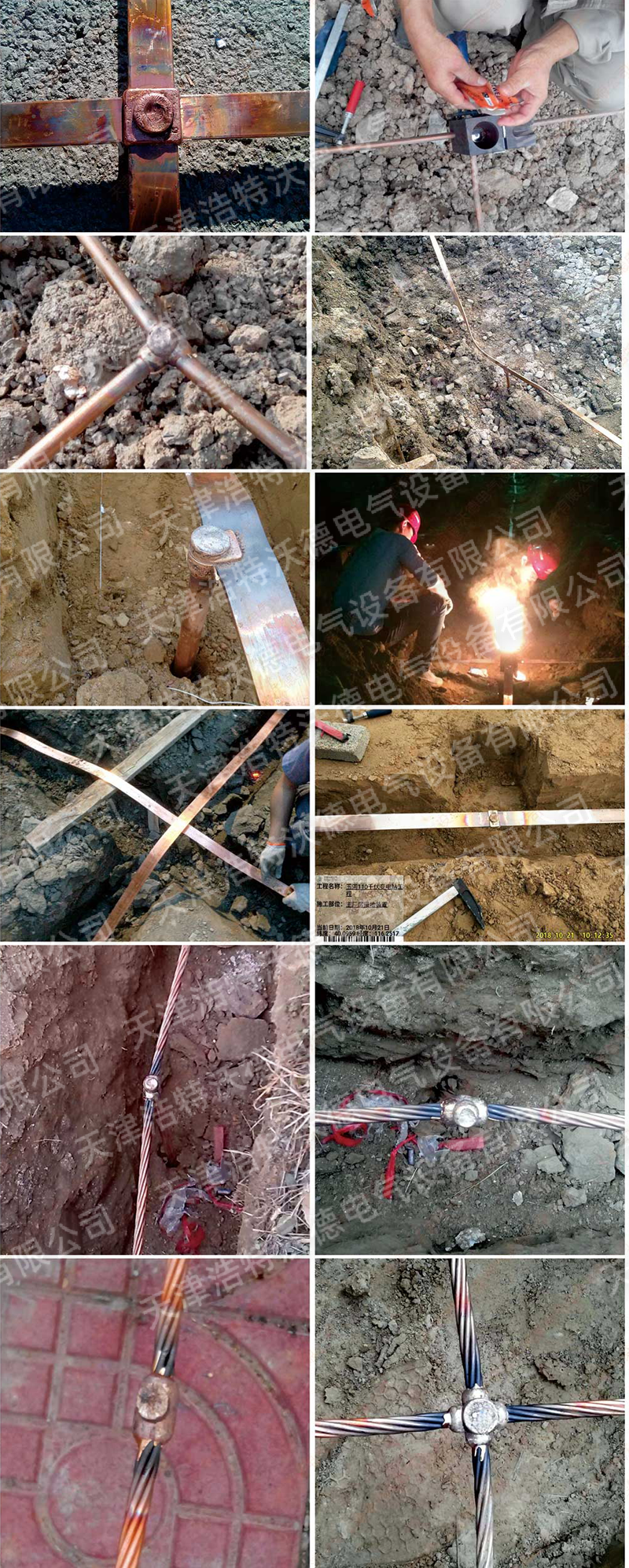

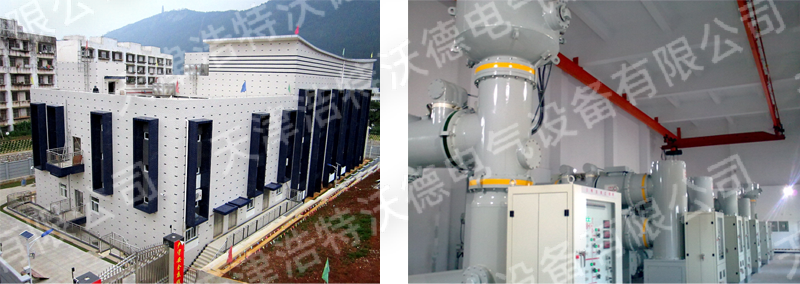

三. 应用图例
