一.前言
       电力变电站接地要求较高，既要考虑接地网的接地电阻与寿命，也要考虑跨步电压和接触电压和二次接地、独立避雷针集中接地等问题。不仅要考虑一次性建设成本，也应该考虑质量的长期稳定性与维护成本。除了合理的计算、设计与施工，接地材料与焊接技术的选择同样重要。

       我国自建国起，沿袭前苏联做法，使用钢材作为接地材料，20世纪80年代初期改为冷镀锌钢，90年初期又改为热镀锌钢材，并使用电焊技术焊接，在这一时期我国铜覆钢、铜材接地材料及放热焊接技术随着核电站的兴建开始投入使用，二十世纪末期较多的变电站开始使用此项技术。经过十几年的实践，此项技术获得认可，因此自2007年始，此项技术在我国部分地区获得了大力发展，特别是部分地区已成常态，例如北京、天津、广州等地，而且正在向全国扩展。除重度腐蚀环境应使用纯铜材料作为接地主材外，其余大部分环境铜覆钢材料均能满足设计与实际需求。


三.35kV-500kV开放型变电站接地实例

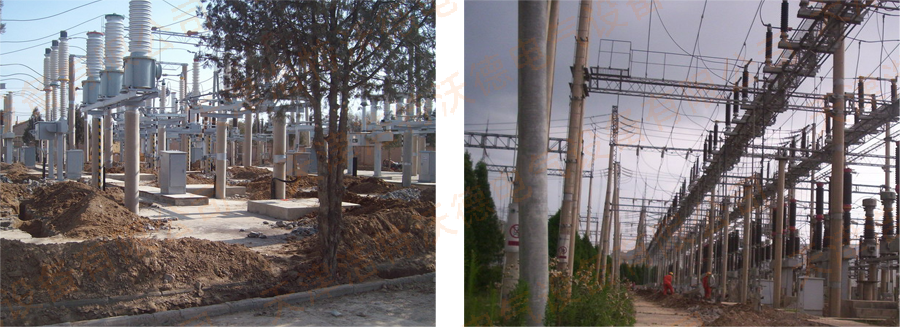

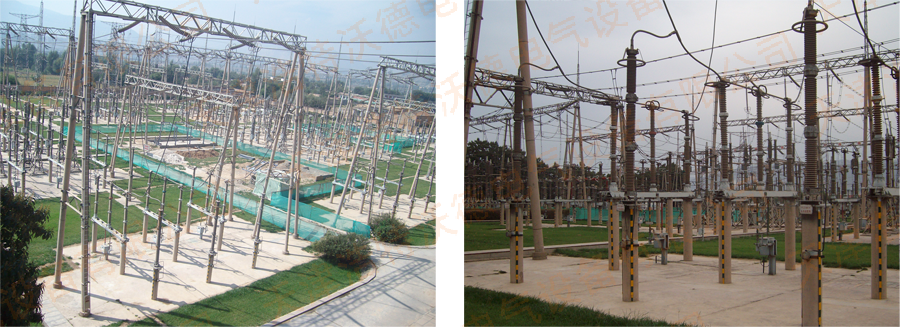

1.变电站构成
       35kV-500kV开放型变电站一般由高压设备变电区、低压设备变电区、主变压器、35kV配电区（室）、10kV配电室、配套设施（车库、库房、门房、水池、等）、电缆沟、独立避雷针、综合楼、控制室（部分变电站控制室和综合楼在一起，称为主控楼）等各个部分组成。

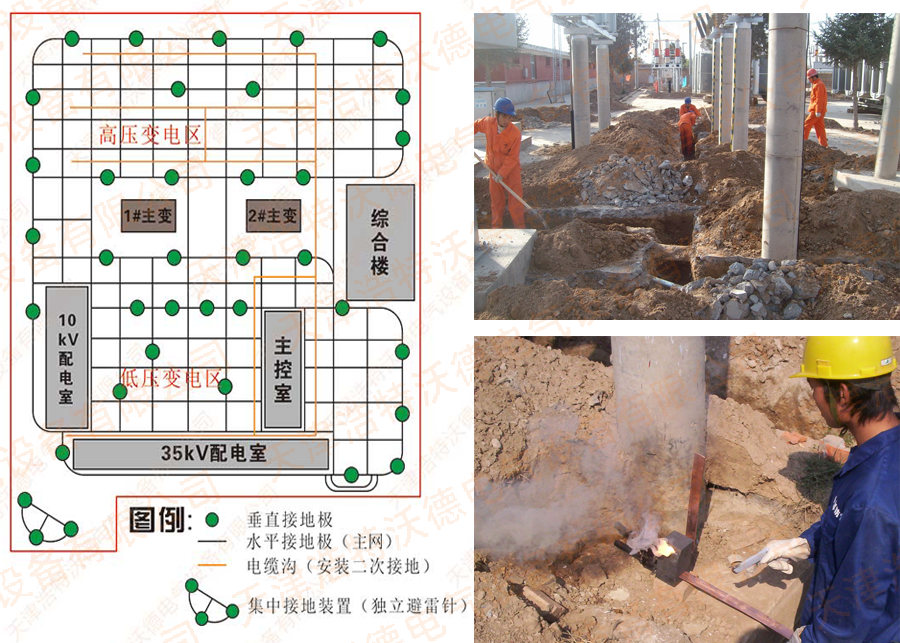

2.变电站接地网构成
       变电站接地主要分为一次接地、二次接地和防雷接地三部分（防静电接地属二次接地部分），一次接地网由水平接地主网（由水平接地体组成的网格）、垂直接地体、架构设备接地引下线组成，其中架构设备接地引下线分为地上和地下2个连接在一起的部分；二次接地主要包括室内部分的均压和控制室屏柜接地，广义上的二次接地还包括电缆沟内的均压导体，也称为明敷接地干线，通过电缆竖井与室内接地网连接；防雷电接地包括主控楼等建筑的避雷带、避雷针以及独立避雷针的集中接地装置，架构避雷针的接地因与主接地网相距过近，只需在对应位置水平接地体敷设距离足够近，并增加部分垂直接地体即可。

四.施工图集

五.常用材料规格推荐

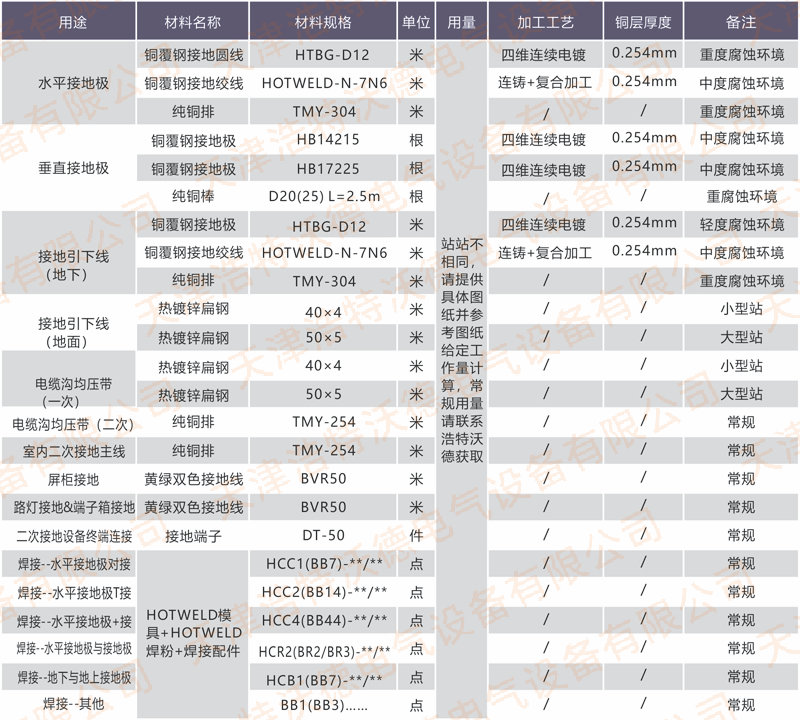

1.常用材料规格推荐（35kV开放型变电站）：

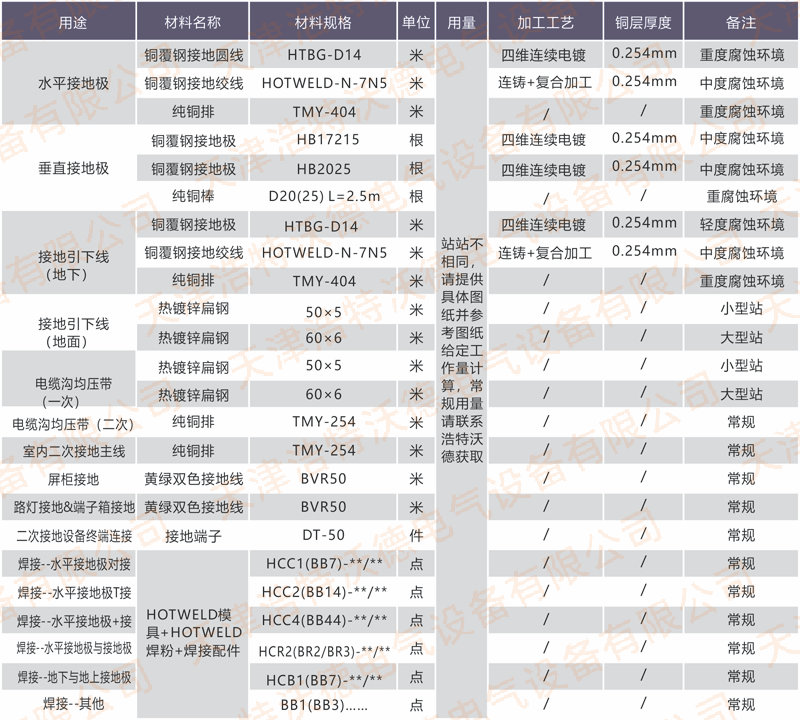

2.常用材料规格推荐（110kV开放型变电站）：

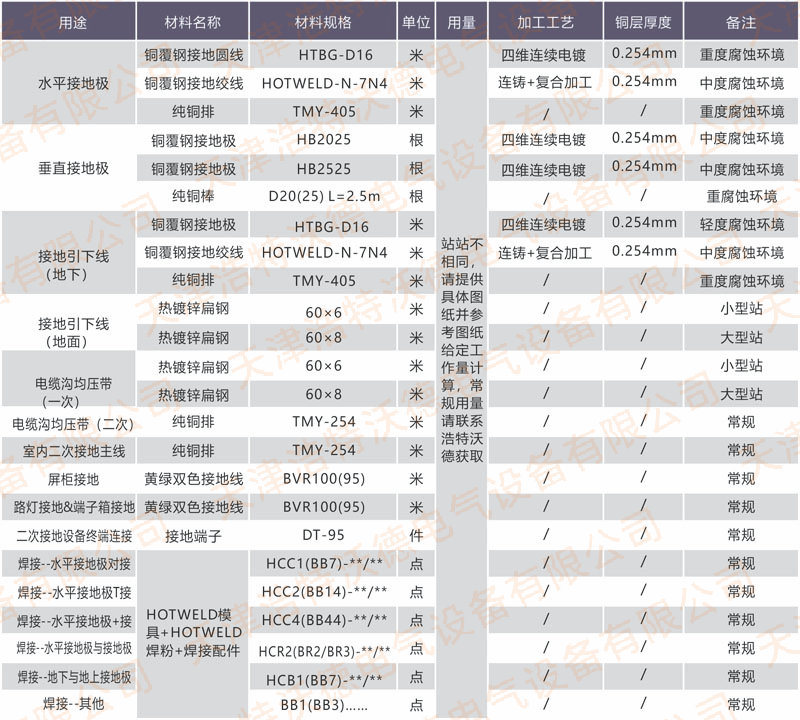

3.常用材料规格推荐（220kV开放型变电站）：

4.常用材料规格推荐（330kV开放型变电站(西北地区独有）相当于500kV）：

       500kV变电站工作量比330kV变电站略大，架构大部分为钢结构而非水泥杆，架构引上线往往直接焊接在钢结构上；330kV是我国西北独有的电压等级变电站，规模比220kV站大，比500kV规模小，本文不再讨论330kV和500kV变电站接地情况，详细情况可直接咨询浩特沃德。
