产品介绍

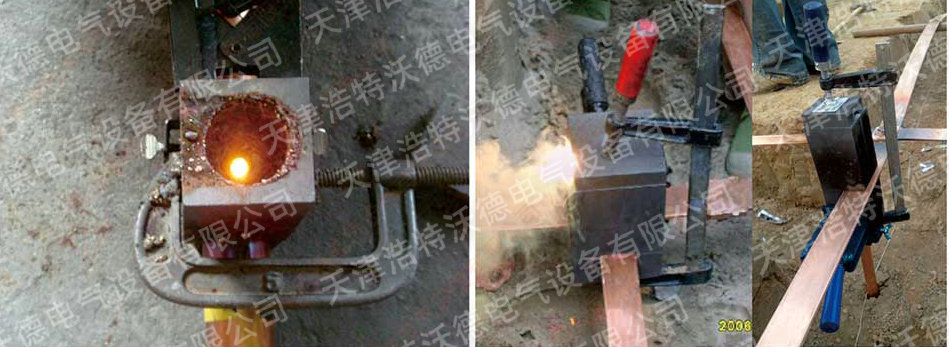

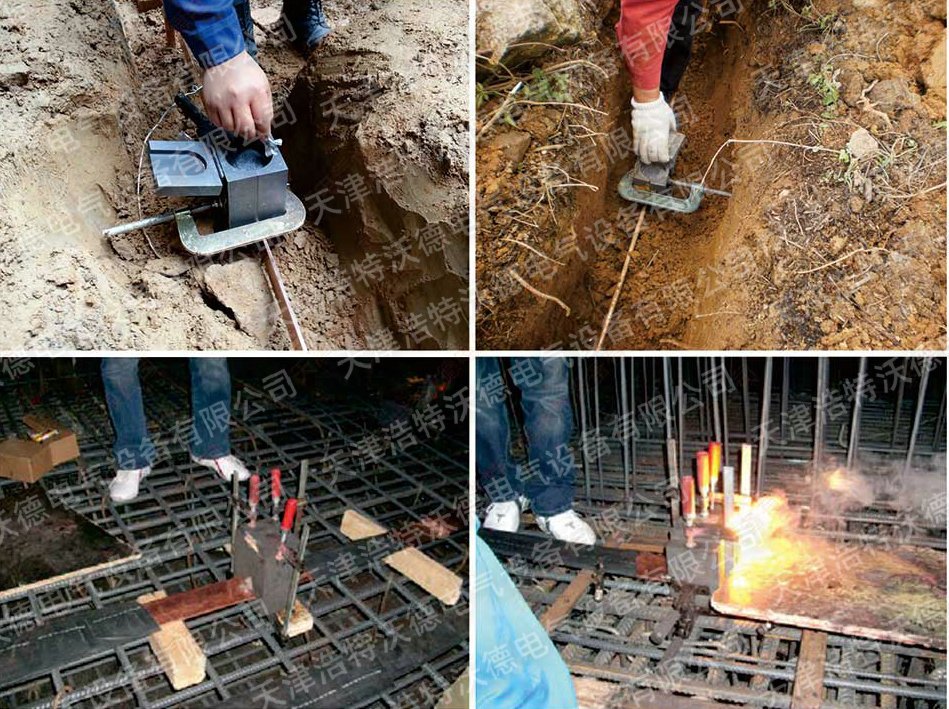

F型夹和C型夹是用来进一步夹紧模具,以使模具更加紧凑,焊接效果更好的辅助夹具。模具在使用一定的时间后具有一定的磨损后,模具夹的闭锁功能不足封闭所有的缝隙时,可使用辅助夹具来固定闭锁,C型夹用于横向夹紧模具,F型夹用于上下方向夹紧模具。
配套模具
部分型号模具应使用辅助夹具,具体如下:
1.左右开合的模具中的HCC1系列模具在模具磨损到一定程度,且调整模具夹也无法夹紧模具时,可选用C型辅助夹具。
2.左右开合的模具中的HBR2、HBB1、HBB2、HBB3、HBB11、HCR2等类型模具应使用C型辅助夹具,否则极有可能引发焊接渗漏,甚至焊点作废。
3.上下开合的模具,例如HCC2、HBB7等系列模具在模具磨损到一定程度,且调整模具夹也无法夹紧模具时,可选用F型辅助夹具。
4.HBB44、HCC4、HCC11、HCS全系列、HBS全系列等类型模具应使用F型辅助夹具,否则极有可能引发焊接渗漏,甚至焊点作废。
5.HBR3系列模具应同时使用C型辅助夹具和F型辅助夹具。
需要注意的是:不是任何模具都需要使用C型或F型夹,使用前请咨询我公司销售技术人员。
其他附件
清模铲用于清理模具中较难以清理的残渣,特别是反应腔内的残渣。
锉刀用于修正模具及待焊接材料表面的毛刺、修正模具内的细节尺寸和待焊接材料的尺寸,使之能够配合焊接。
D型整型模具
产品介绍

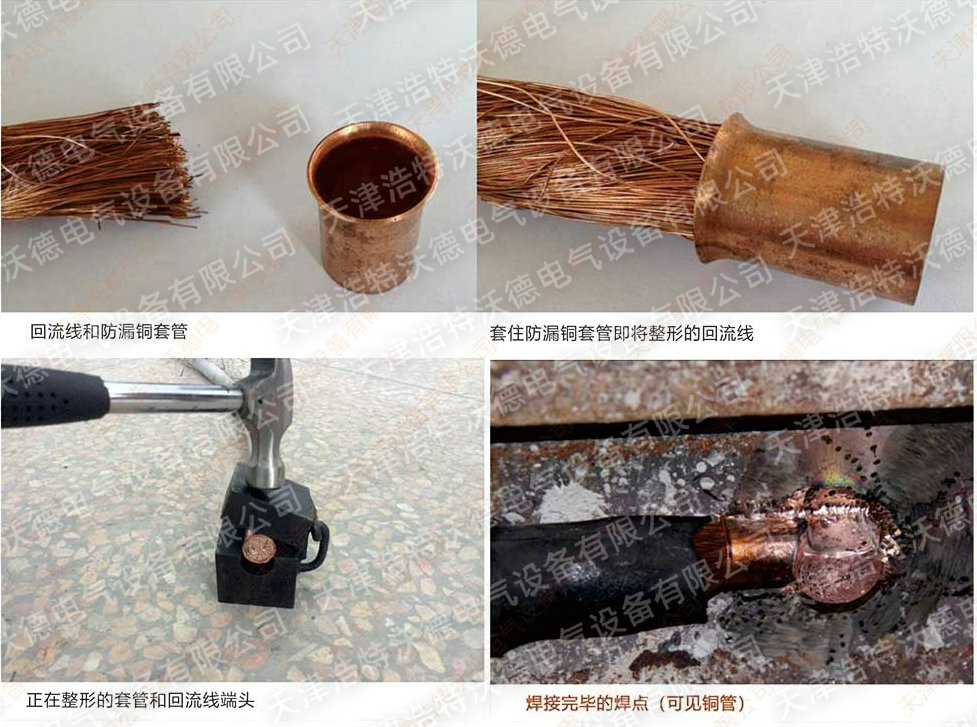

D型整型模具是焊接轨道回流线时使用的一种辅助配件,由于钢轨侧面近似为平面,但回流线截面近似为圆型,在焊接前应将回流线通过防漏铜套管,然后使用D型整型模具进行整型,将回流线端头改造成“D”型,以防止焊接时铜熔液泄漏。
D型整型模具型号为ZXTT-D**,其中**代表不同回流线的规格截面(D型整型模具外径与所配套的防漏铜套管外径相匹配。)
HOTWELD清模刷
产品介绍

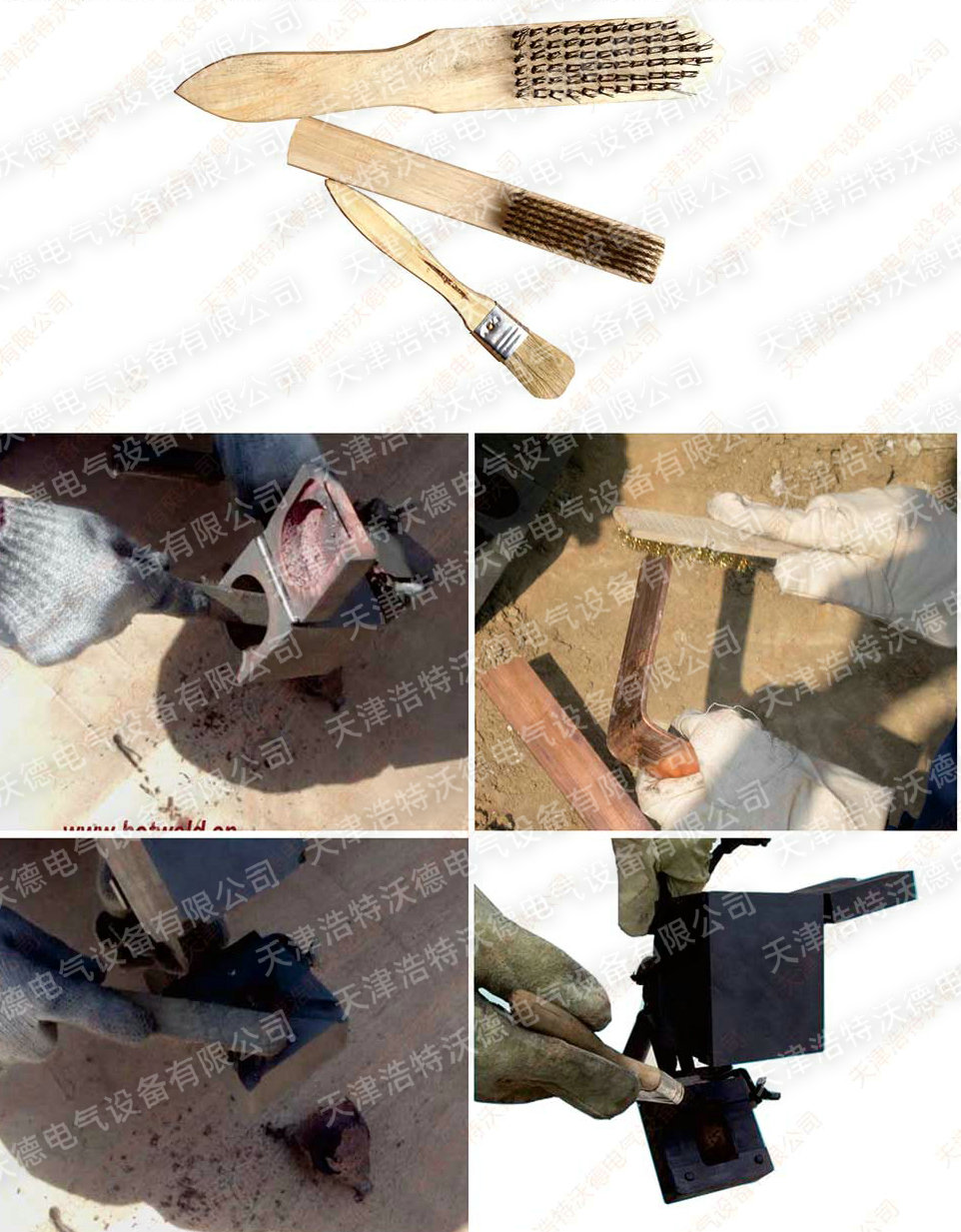

焊接好的模具内会有残渣,如不及时清理掉,会影响下一个焊点的焊接质量,特别是表面质量。部分待焊接材料表面会有氧化层、泥土、水分和油污,水分和油污需要使用抹布和喷灯清理,而氧化层、泥土需要使用专用的清模刷清理。

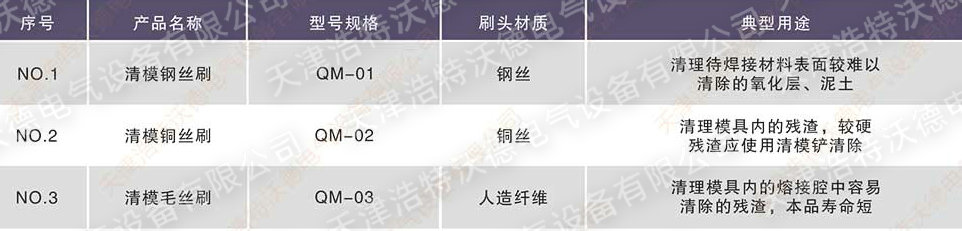

清模刷的型号及典型用途
